Sicherheit trifft Flexibilität: Fortschritte in der Elektroinstallation

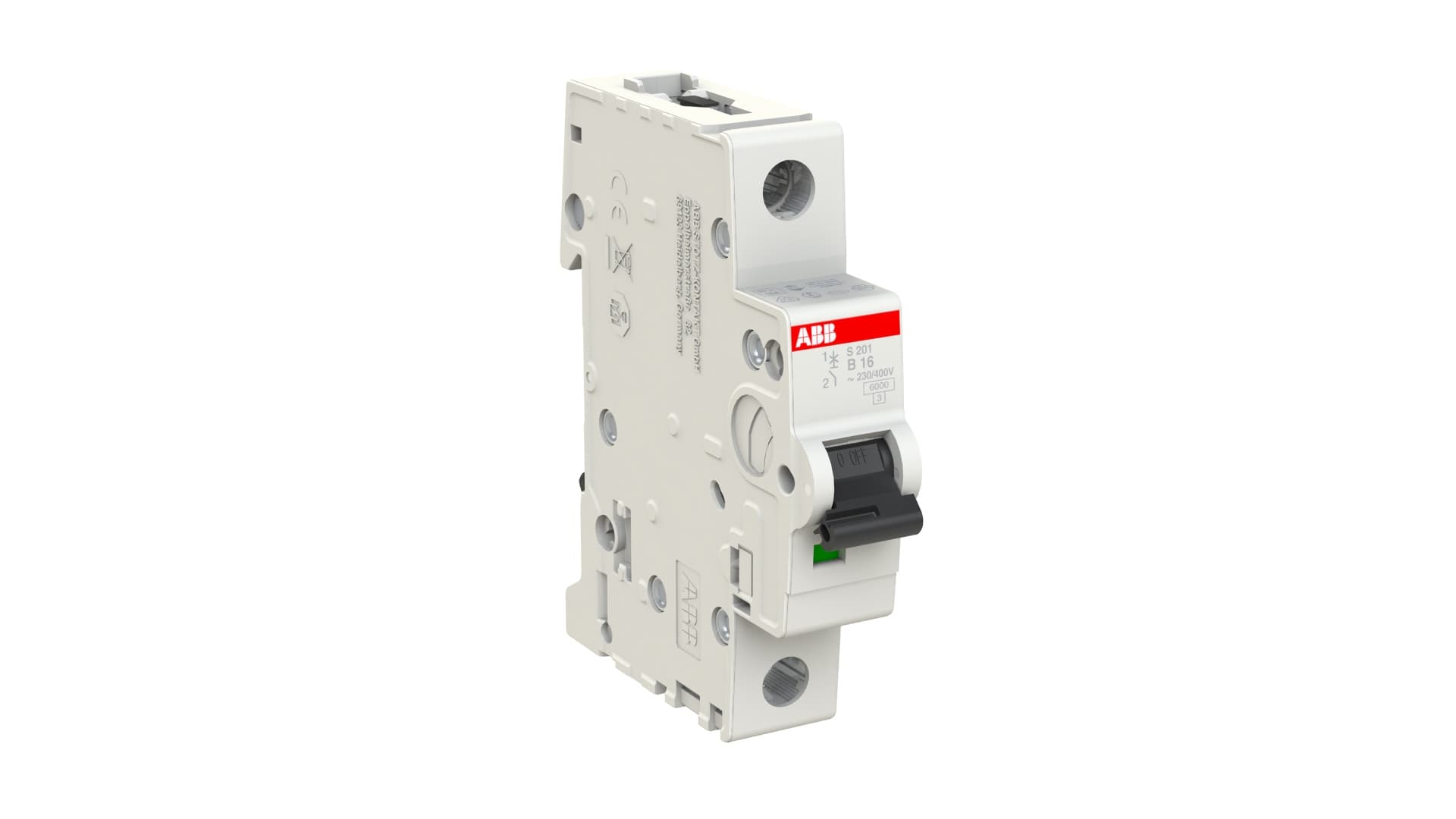

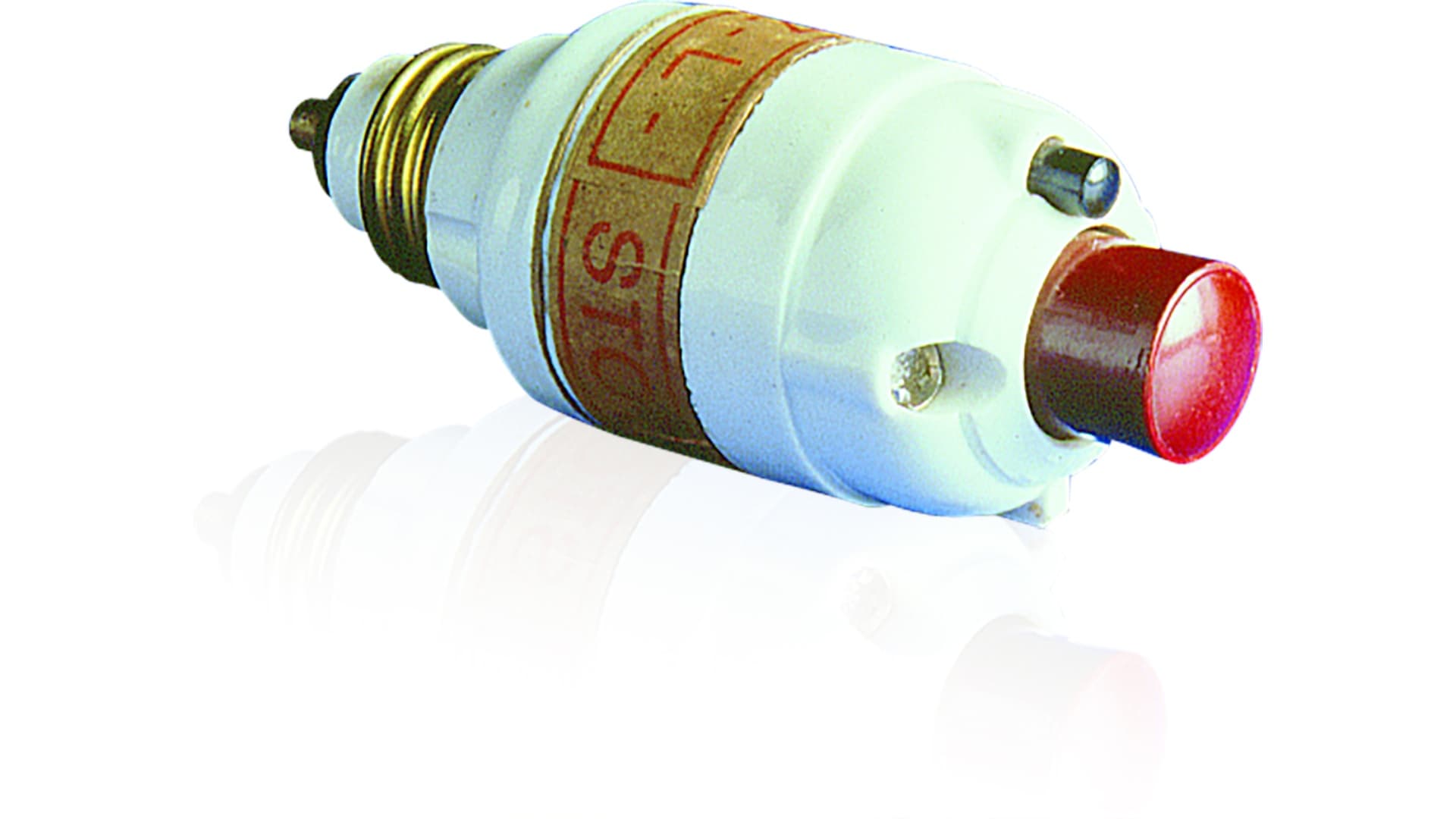

Dieses Basiskonzept des elektromagnetischen Überstromschutzschalters wurde im Laufe der folgenden Jahrzehnte immer weiter verfeinert und um weitere Schutzfunktionen ergänzt. Allein am ABB Standort Heidelberg laufen heute jedes Jahr rund 45 Millionen Sicherungsautomaten vom Band, insgesamt hat die Menge der produzierten Einheiten längst die Milliardengrenze überschritten. Heute gibt es über 6.000 Varianten, die weltweit nahezu jeden erdenklichen Anwendungsbereich in Wohnungen, Häusern, Büros oder anderen Zweckgebäuden erfüllen. Beispielsweise durch die Geräte der S750-Familie, die integrierte Sperrfunktionen beinhalten und eine gleichzeitige Blockierung der drei Pole einer Drehstromversorgung ermöglichen. Durch ihr besonderes Funktionsprinzip ermöglichen diese Geräte eine vollständige Selektivität zu nachgeschalteten Sicherungsautomaten und begrenzen zusätzlich die Energie, die die Anlage und somit auch das Versorgungsnetz im Kurzschlussfall belastet. Unnötige Abschaltungen in Anlagen mit hohen Anforderungen werden so vermieden. Ab 1984 wurde das Schutzprinzip um einen Fehlerschutz erweitert, der seit 2007 für alle Steckdosen-Stromkreise verbindlich ist. Moderne Lösungen wie der kompakte FI/LS (Feh-lerstrom-/Leitungsschutzschalter) der Baureihe DS301C von ABB vereinen mittlerweile beide Schutzfunktionen in einer einzigen Teilungseinheit und sind damit die erste Wahl, wenn es um die Nachrüstung oder auch den Neubau von Wohn- und Zweckgebäuden geht.

Doch nicht nur die Leistungsmerkmale der Schutz- und Schaltgeräte selbst, sondern auch Art und Weise ihrer Installation werden von ABB kontinuierlich weiterentwickelt. So etwa beim Universalkonzept FlexLine®, das mit seiner Push-in-Technologie und der praktischen Kabeleinführung von vorn in puncto Einfachheit, Schnelligkeit und Flexibilität bei Elektroinstallationen neue Maßstäbe setzt. Mussten sich Elektroinstallateure bislang Gedanken darüber machen, welche Phasenschiene die richtige ist, können Schutzgeräte an jeder Stelle der FlexLine® Phasenschiene beliebig kombiniert aufgesteckt und auch wieder aus dem Verbund entnommen werden, da die Phasenfolge immer gleich ist. Alle oberen Klemmen sind steckbar und frei zugänglich, sodass die Verdrahtung und Zugprüfung bequem durchgeführt werden können, ohne in den Zwischenraum zweier Hutschienen greifen zu müssen. Das Öffnen der Klemme ist selbst mit einem Stift möglich. Um die Arbeit von Installateuren noch effizienter zu machen, bietet ABB die beliebten Stromkreisverteiler AK600 und UK600 nun auch in bestückten und vorverdrahteten Varianten an. Erhältlich sind diese Komplettverteiler in einer 4-reihigen Ausführung mit FI und LS oder in einer platzsparenden 3-reihigen Variante mit FI/LS-Kombination. Alle Stromkreisverteiler verfügen zudem zum Schutz vor Überspannun-gen über einen 4-poligen Überspannungsableiter Typ 2 und beinhalten eine Hauptleitungsabzweigklemme. Die FI-, LS- sowie FI/LS-Varianten sind jeweils über Phasenschienen miteinander verbunden. Als schnelle und praktische Lösung für die Planung und Installation von Endstromkreisen eröffnen die neuen Komplettverteiler damit ein breites Anwendungsfeld für Renovierungen, Modernisierungen und Neuinstallationen im Wohnungsbau und in gewerbli-chen Anwendungen.

Auch in gewerblichen Gebäuden stellt die steigende Energienutzung durch eine wachsende Zahl von Büro- und Informationstechnologie, HLK-Technologie, Beleuchtung und Spezialgeräten immer höhere Anforderungen an die Sicherheit und Verfügbarkeit elektrischer Verteilanlagen. Anders als in Wohnhäusern kommt es in Zweckbauten häufig zu funktionalen Umwidmungen von Gebäudeteilen und Änderungen der Gerätelandschaft. Um Ausfallzeiten zu minimieren und hohe Folgekosten zu vermeiden, gilt es schnell und flexibel auf solche Änderungen zu reagieren. Da Gebäudetechniker mögliche Erweiterungen nicht immer schon vorausplanen können, hat ABB das Stecksockelsystem SMISSLINE TP entwickelt. Anders als bei Systemen mit Kammschienenverdrahtung, wo der Sammelschie-nenkamm immer genau zur richtigen Gerätekombination passen muss, können Geräte hier in beliebiger Reihenfolge angeordnet werden. Dabei spielt es auch keine Rolle, ob es sich um 1-, 2-, 3- oder 4-polige Geräte handelt. Selbst Geräte unterschiedlicher Bauart mit oder ohne Hilfs- und Signalkontakt können nach Belieben berührungsgeschützt aneinandergereiht und lastfrei aufgesteckt oder entfernt werden. Das spart gegenüber der herkömmlichen Montage-dauer nicht nur bis zu 50 Prozent, sondern begünstigt auch eine hohe Verfügbarkeit innerhalb der Installationsland-schaft, für deren Umgestaltung betroffene Bereiche gezielt angesprochen werden können.

Um schnell und umfassend über Schalt- oder Störereignisse informiert zu bleiben, werden Sicherungsautomaten in Zweckgebäuden oft mit Hilfs- und Signalkontakten kombiniert. Die Anzeige der Schaltstellung der Gerätekontakte erfolgt durch eine Hilfsschalterfunktion oder Meldung, wenn der Schutzschalter durch einen Fehler wie Überstrom oder Kurzschluss ausgelöst hat. Um sich einen aktuellen Überblick über den Zustand der Anlage zu verschaffen, muss der verantwortliche Facility Manager noch nicht einmal selbst im Gebäude anwesend sein, da diese Informati-onen auch per Modbus RS485-Protokoll oder KNX in ein Gebäudeleitsystem eingebunden werden können.

Da in Zweckbauten oft auch anspruchsvolle Technologien wie Aufzugsteuerungen, Lüftersteuerungen, Pumpen, drehzahlgesteuerte Werkzeugmaschinen oder medizinische Geräte zu finden sind, beinhaltet das umfassende Schutzgeräte-Portfolio von ABB auch spezielle Lösungen wie kurzzeitverzögerte oder allstromsensitive Fehlerstrom-schutzschalter. Eine clevere Lösung stellen darüber hinaus Fehlerstrom-Schutzschalter mit automatischer Prüffunk-tion dar. So verfügt die Baureihe F-ARI Test über eine automatische Wiedereinschaltungseinheit, die den RCCB wieder schließt, sofern es sich nicht um eine permanente Störung handelt und so beispielsweise den Weiterbetrieb von Kühlaggregaten sicherstellt. Auch die langwierige Planung von Stromabschaltungen zur Einhaltung der Prüfintervalle gemäß OVE EN 61008-1 entfällt mit den F-ATI-/F-ARI-Geräten, da die Prüfung der FI-Schutzschalter auto-matisch und unterbrechungsfrei alle 28 Tage erfolgt. Über Modbus lassen sich die Tests mit Hilfe der Kommunikationseinheit ARBus auch aus der Ferne anstoßen. Um die Systemleistung und Sicherheit des gesamten RCCB-Systems zu überwachen, können zudem die Ergebnisse aller Schaltkreise gesammelt und so die Bedienung durch das War-tungspersonal auf ein Minimum reduziert werden.
