Keine Angst vor smarter Technik: Darum lohnt sich der KNX-Standard auch bei der privaten Heimautomatisierung

Der Schwerpunkt bei der Smartifizierung des aus den frühen 1980er Jahren stammenden Anwesens der Unternehmerfamilie lag auf dem intelligenten Zusammenspiel von Heizung, Klima und Lüftung (HLK). Ausgestattet mit zwei Wärmepumpen, einer Gasbrennwert-Heiztherme und je einem Pufferspeicher für Wärme und Kälte bestand die Herausforderung darin, einen bedarfsgerechten Regelkreislauf dieser Primäranlagen mit den auf Raumebene verbauten HLK-Komponenten zu integrieren. Diese bestehen aus mehreren im Unter- und Obergeschoß verbauten Klimageräten, teilweise ergänzt durch eine Fußbodenheizung. Als Besonderheiten gesellen sich zu diesem Setup noch eine Heizung für das Schwimmbad sowie eine über dem Wohn- und Essbereich angebrachte Kühldecke.

Warum der Zugriff auf bestimmte Messwerte eine smarte Idee ist, lässt sich gut am Beispiel der Kühldecke demonstrieren. Das Busch-Tenton®-Raumbediengerät erfasst die Werte der relativen Luftfeuchte und Temperatur und berechnet daraus die Taupunkttemperatur. So wird sichergestellt, dass die maximale Menge der Luftfeuchtigkeit, die die Raumluft aufnehmen kann, nicht überschritten wird. Um zu verhindern, dass sich bei besonders hohen Außentemperaturen durch das Temperaturgefälle Kondenswasser an der Kühldecke bildet, gleicht das System die Ist-Temperaturen mit in Abhängigkeit zur Außentemperatur gespeicherten Sollwerten für die Vorlauftemperatur ab, inklusive 1 Kelvin Toleranz. „Klassische Anlagen schalten in solchen Fällen die Decke einfach ab. Bis zur Wiederinbetriebnahme vergehen oft drei bis vier Stunden, in denen keine Kühlung erfolgt. Durch die KNX-basierte Taupunktberechnung kann die Anlage hingegen mit weniger Energie trotzdem weiterbetrieben werden“, erklärt Dipl.-Ing. Ralph Christoph, Kundenbetreuer bei ABB, und fügt hinzu: „Die Berechnungen können sehr elegant im AC/S1.2.1 durchgeführt werden.“

Was die KNX-Technologie dem Experten zufolge gegenüber proprietären Lösungen so attraktiv macht, ist die vollständige Kompatibilität aller Produkte, die nach diesem Standard zertifiziert sind: „Geschlossene Systeme zwingen den Bauherren, die Lösungen zu nutzen, die ein Anbieter bereitstellt, was auch preislich keinerlei Flexibilität zulässt. Viele Bauherren fühlen sich heute über den Tisch gezogen, weil bei einigen Anbietern nach zehn oder zwölf Jahren der Produktzyklus endet und nur noch der Neukauf bleibt“, fasst Ralph Christoph zusammen. Demgegenüber punktet KNX durch die große Auswahl an Herstellern, die gewerkeübergreifende Funktionsweise und individuelle Skalierbarkeit: „Bauherren, Wohn- und Hauseigentümern sind dadurch bei der Ausgestaltung ihres Systems nahezu keine Grenzen gesetzt und Nutzer können darauf vertrauen, dass die Technologie auch in Zukunft noch unterstützt wird. Einen zusätzlichen Mehrwert bietet die Möglichkeit, per Web-Benutzeroberfläche des AC/S1.2.1 von der Ferne aus auf das System zugreifen zu können. Auch hier sind Kunde und Systemintegrator nicht an eine bestimmte Lösung gebunden, sondern können die für sie optimale Lösung wählen. Als Fernzugriffslösung kommt daher ein VPN-Baustein eines anderen Herstellers zum Einsatz, der sich bereits in früheren Projekten von Ralph Christoph bewährt hat: „Wichtige Systemmeldungen werden direkt ans Smartphone übermittelt, was besonders kurze Reaktionszeiten ermöglicht. Da keine Anfahrtskosten anfallen, ist die Fernwartung nicht nur schneller, sondern auch günstiger.“

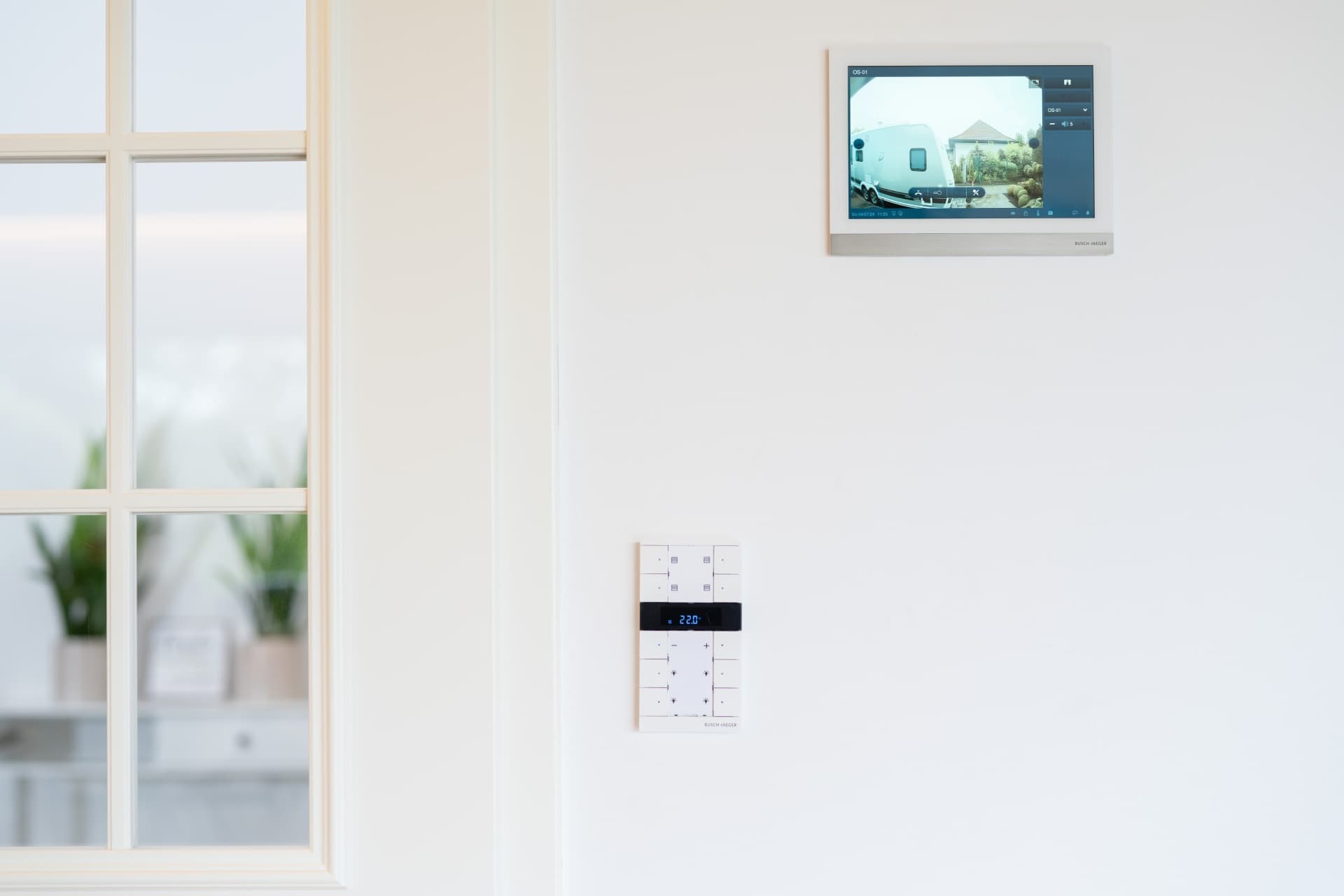

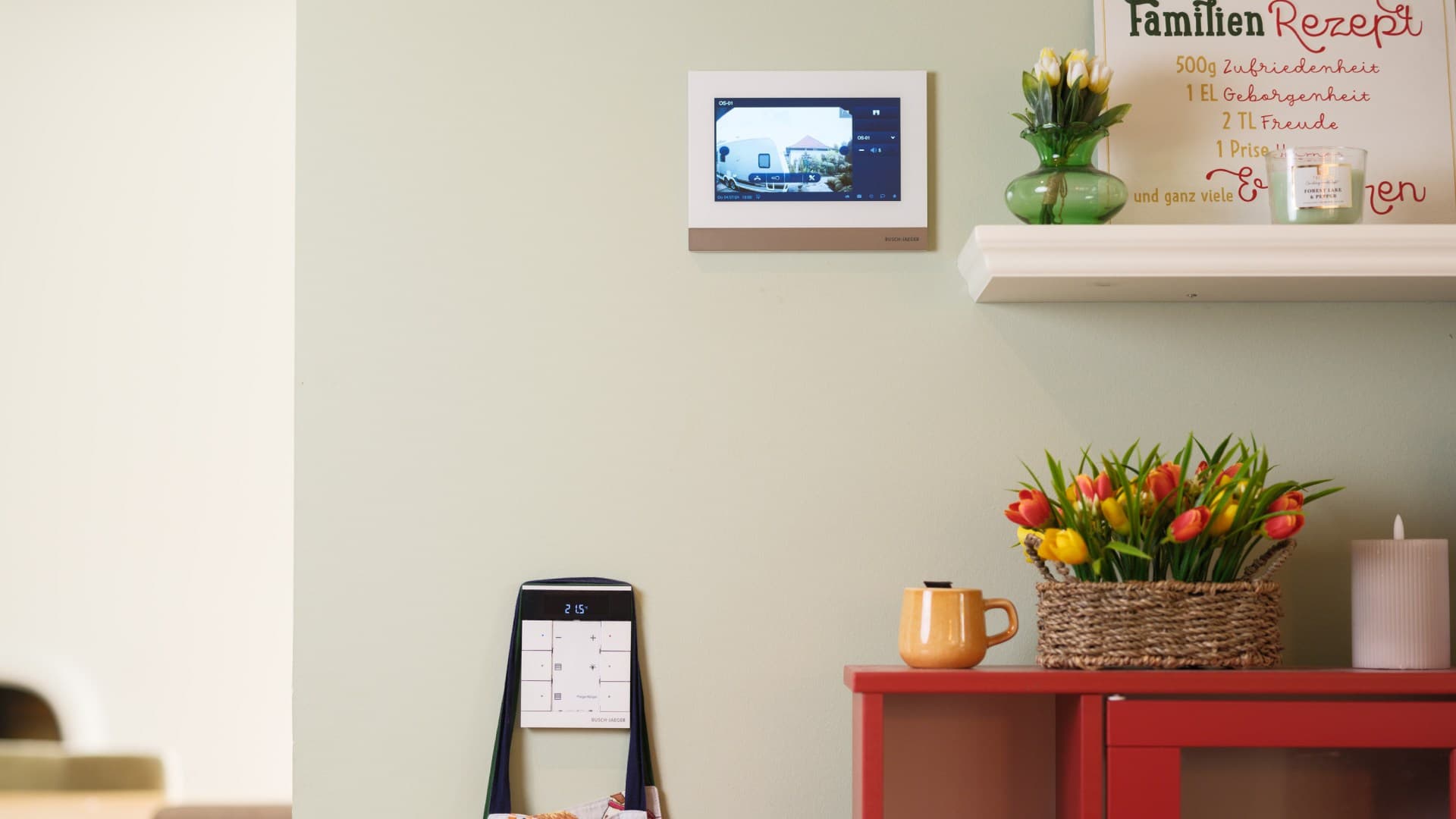

Innerhalb eines Jahres konnten der KNX-Systemintegrator Thomas Wiedel zusammen mit Elektroinstallateur Stefan Weiß das Projekt umsetzen. Während der Umsetzung konnte die Familie Stabernack weiterhin im Haus wohnen; alle Arbeiten konnten parallel durchgeführt werden. Neben den beschriebenen ClimaEco-Lösungen wurden dabei noch viele weitere Smart-Home-Komponenten integriert. So werden beispielsweise auch die Pool-Beleuchtung und -abdeckung über KNX kontrolliert, ebenso wie die Logiksteuerungen für Rolladen-Aktoren und Garagentore. Im Untergeschoß dienen ABB DALI Gateways als Schnittstellen, um das digitale Lichtsteuersystem in die Gebäudeautomation einzubinden. Für die direkte Interaktion mit der Technik wurde auf die breite Palette der von Busch-Jaeger angebotenen Schalterlösungen zurückgegriffen, einschließlich zweier Touchdisplays und einer Busch-Welcome® Sprechanlage. Die installierten Busch-Rauchalarm Rauchwarnmelder schützen die Bewohner und warnen bei Rauchentwicklung. Aufgrund der ausgeprägten Technikaffinität des Bauherrn werden sich aber vermutlich bald weitere Komponenten hinzugesellen: „Der Kunde ist sehr aufgeschlossen gegenüber Erweiterungen und bringt selbst neue Ideen ein, die er zusammen mit Thomas Wiedel und dem ausführenden Elektroinstallateur Stefan Weiß umsetzen will“, erklärt Ralph Christoph.
