Motorenwerk setzt auf ABB-Cobot GoFa – für ein Plus an Qualität und weniger Stillstände

Gefällt mir
Bookmark
Intro

Das Motorenwerk der BMW Group in Steyr, Österreich, hat einen kollaborierenden Roboter GoFa von ABB im Einsatz, um Komponenten zwischen Bearbeitungsstationen zu transportieren. Auf diese Weise gelang es, Beschädigungen und Maschinenstopps, die durch herkömmliche Verkettungssysteme verursacht werden, signifikant zu reduzieren. Zudem konnte das Unternehmen mit Einsatz des Cobots Flexibilität hinzugewinnen und Platz auf der Produktionsfläche einsparen.

Die Anwendung:
Handhabung von Pleuel

Die Herausforderung:
Entnahme von Pleuel aus einer Maschine und Übergabe an eine andere Station, um Beschädigungen und Produktionsstillstände zu vermeiden

Die Lösung:
Der ABB-Cobot GoFa legt Pleuelstangen von einem Förderband auf ein anderes. Er benötigt dabei nur wenig Platz und ist so flexibel, dass er leicht für die Handhabung anderer Komponenten umprogrammiert werden kann.

Das Werk in Steyr in Österreich ist das größte Motorenwerk innerhalb der BMW Group. Für Fahrzeuge der Marken BMW und MINI werden dort 3-, 4- und 6-Zylinder-Benzin- und -Dieselmotoren sowie eine zunehmende Anzahl an E-Mobilitäts-Komponenten produziert. In Spitzenzeiten fertigt das Werk bis zu 5.500 Motoren pro Tag.

Zum Produktionsumfang gehören auch Pleuel. Die Pleuel müssen innerhalb des Produktionsprozesses zur weiteren Bearbeitung von einer Maschine zur anderen befördert werden, was bisher über einen sogenannten Kurvenförderer gelöst wurde. Während des Transports durch die Kurve konnten die Teile jedoch stecken bleiben, miteinander kollidieren oder Kratzer abbekommen.

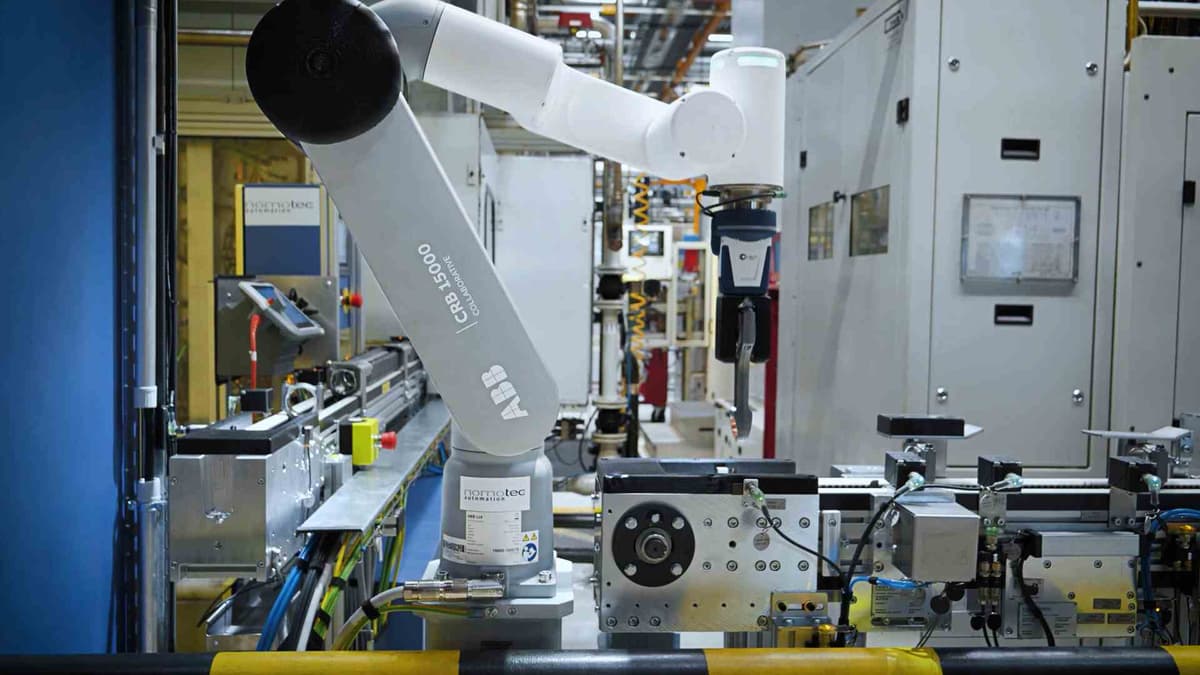

Tatkräftiger Helfer im österreichischem BMW Group Werk Speyr: Dort handhabt der ABB-Cobot GoFa Pleuel für Motoren. Er benötigt dabei nur wenig Platz und ist so flexibel, dass er leicht für die Handhabung anderer Komponenten umprogrammiert werden kann.

Um den Prozess zu optimieren, arbeiteten die Expertinnen und Experten im BMW Group Werk Steyr mit dem österreichischen Systemintegrator Nomotec zusammen. Ziel war es, die Idee eines linearen Zweigurt-Verkettungssystems umzusetzen, das ohne Kurve auskommt. Bei dieser Lösung entnimmt ein Roboter die Teile von einem Förderband und legt sie behutsam auf ein anderes Band.

Aber welcher Roboter eignet sich für diese Aufgabe am besten? Zur Auswahl standen ein herkömmlicher Industrieroboter sowie ein kollaborativer Roboter, kurz Cobot. Ein Industrieroboter würde Sicherheitsbarrieren wie Zäune oder Umhausungen benötigen. Um die Maschinen herum gab es allerdings nicht genug Platz, diese unterzubringen. Außerdem musste berücksichtigt werden, dass zeitweise auch menschliche Arbeitskräfte die Pleuel von einem Förderband aufs andere legen müssen. Vor diesem Hintergrund fiel die Wahl schnell auf einen kollaborativen Roboter. Denn Cobots können sicher und ganz ohne sperrige Sicherheitsbarrieren mit Menschen zusammenarbeiten. Dies spart auch Platz auf der Produktionsfläche.

Dank RobotStudio, der Simulations- und Programmiersoftware von ABB, ging die Planung und Einrichtung des neuen Roboters besonders leicht von der Hand.

Vertrauen in ABB

Die Verantwortlichen im BMW Group Werk Steyr entschieden sich nach eingehender Analyse für die Implementierung des Cobots GoFa von ABB, um die Teile zu handhaben. Das Team in der Instandhaltung hatte bereits sehr gute Erfahrungen mit ABB-Robotern gemacht, die dort seit langem im Einsatz sind. Die Entscheidung für eine weitere Robotik-Lösung von ABB brachte zusätzliche Vorteile mit sich, indem Ersatzteile einfacher bestellt und montiert werden können. Zudem fällt es durch die Verwendung ähnlicher Systeme leichter, den Cobot in Betrieb zu nehmen, zu bedienen und zu warten.

Dank RobotStudio, der Simulations- und Programmiersoftware von ABB, ging die Planung und Einrichtung des neuen Roboters besonders leicht von der Hand. Mit RobotStudio kann die Programmierung und Optimierung des Roboters am Computer und in der Cloud erfolgen, ohne dass auf den echten Roboter zugegriffen werden muss.

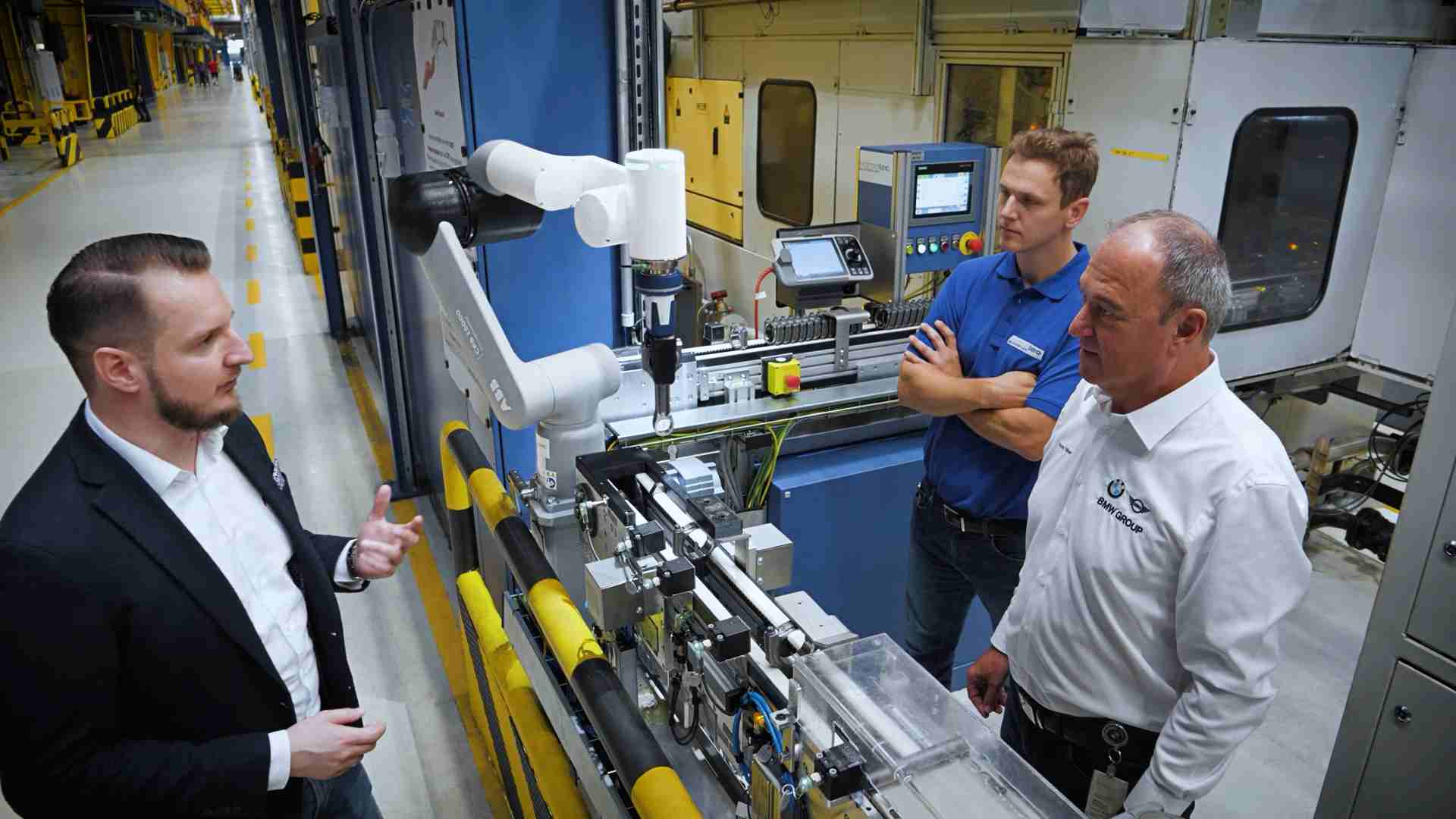

Erfolgreiche Zusammenarbeit: Das BMW Group Werk Steyr arbeitete im Rahmen des Projekts mit dem österreichischen Systemintegrator Nomotec zusammen. Mit Unterstützung und Zusammenarbeit von ABB gelang es sehr einfach, den Roboter zu installieren und sicher zu konfigurieren.

Thomas Nowotny, Projektleiter bei Nomotec, betont, dass RobotStudio® bereits in der frühen Angebotsphase zum Einsatz kam: „Wir haben RobotStudio herangezogen, um die Zykluszeiten der Anwendungen zu überprüfen. Zudem haben wir damit ermittelt, wie viel Stellfläche benötigt wird und wie sich der Roboter mit anderen Maschinen kombinieren lässt. RobotStudio wurde später dann auch für die Programmierung und das Schreiben des Codes sowie zur Überprüfung der Sicherheitsfunktionen des Roboters verwendet.“

Nowotny weiter: „Dies war unser erster Cobot, den wir in eine reale Anwendung integriert haben. Dank der Unterstützung von und Zusammenarbeit mit ABB gelang es sehr einfach, den Roboter zu installieren und sicher zu konfigurieren. Die Entscheidung für einen Cobot war auch deshalb sehr sinnvoll, weil wir uns im Vergleich zu einem Industrieroboter weniger Gedanken über die Sicherheit der Maschine machen mussten.“

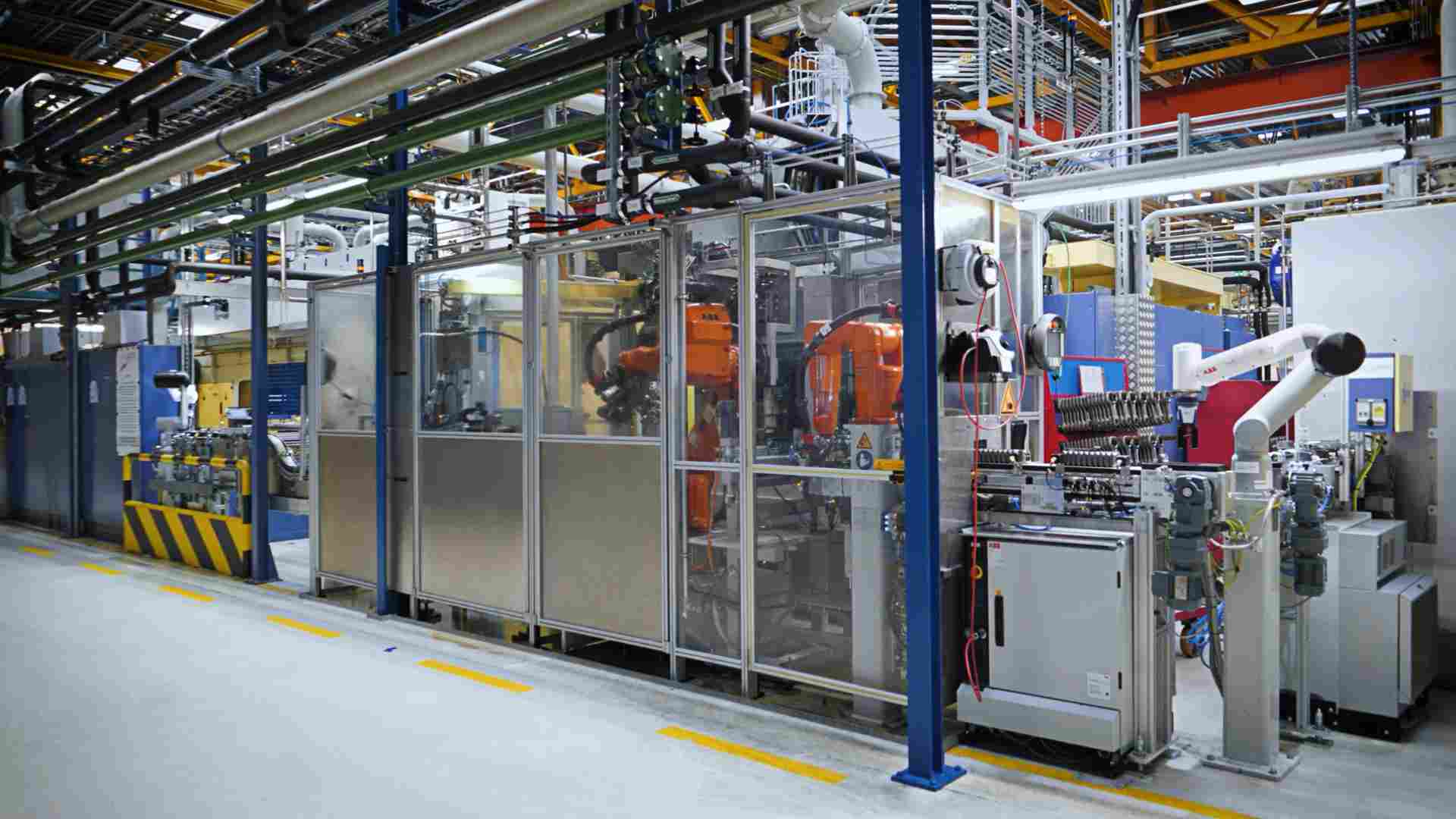

Ein großer Vorteil des Cobots ist die eingesparte Stellfläche. Die Anwendung kommt ohne Schutzumhausungen aus und nimmt nur etwa zwei bis drei Quadratmeter in Anspruch. Die freie Fläche ermöglicht es den Mitarbeitenden, sich problemlos in der Anlage zu bewegen.

Flexiblere Produktion

Einer der größten Vorteile des Cobots besteht darin, dass er alle Arten von Pleuel in der Anlage handhaben kann. Zuvor musste das BMW Group Werk Steyr das Verkettungssystem umrüsten, um die Handhabung verschiedener Pleuelbauformen zu ermöglichen. Dies lässt sich nun durch eine einfache Umprogrammierung des ABB-Roboters erreichen. Dank unterschiedlicher Programmkonfigurationen kann er verschiedene Pleuel mit bis zu 600 Gramm Gewicht greifen.

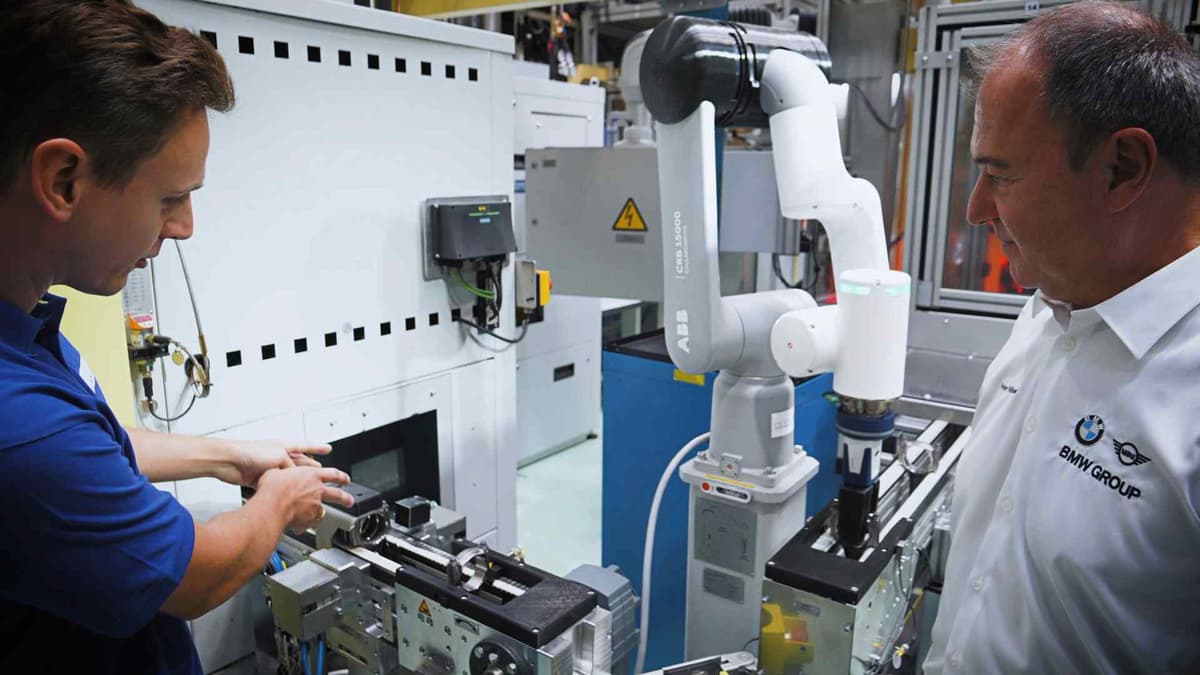

„Beeindruckend ist auch die Feinfühligkeit des ABB-Cobots GoFa“, erläutert Nowotny. „Er besitzt zudem eine vorkonfigurierte Schnittstelle, über die wir einen Greifer unseres Partners einfach anschließen konnten. Auf diese Weise kann er die komplexen Geometrien der Pleuel handhaben.“

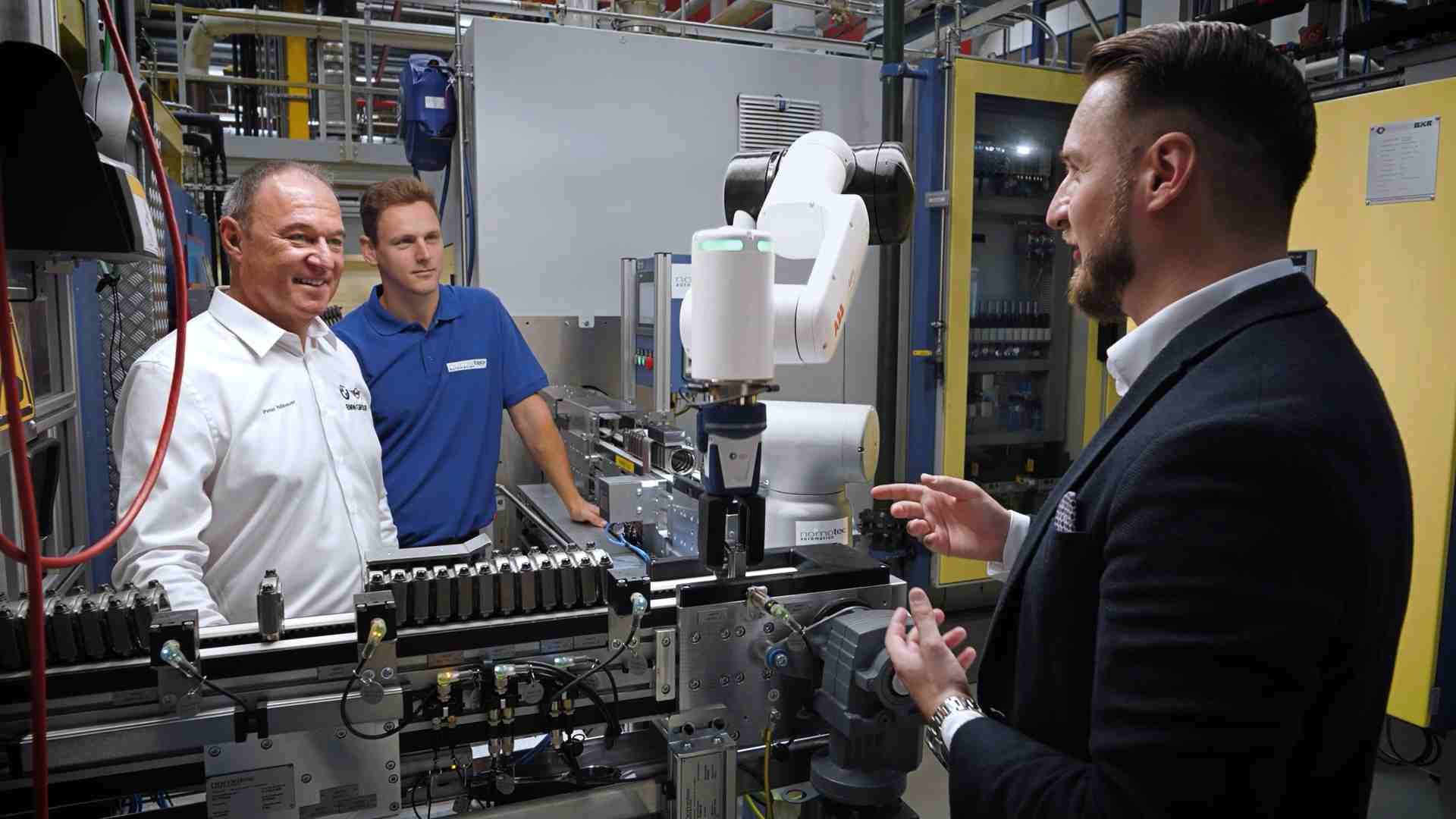

Erfolgreiche Zusammenarbeit: Das BMW Group Werk Steyr arbeitete im Rahmen des Projekts mit dem österreichischen Systemintegrator Nomotec zusammen. Mit Unterstützung und Zusammenarbeit von ABB gelang es sehr einfach, den Roboter zu installieren und sicher zu konfigurieren.

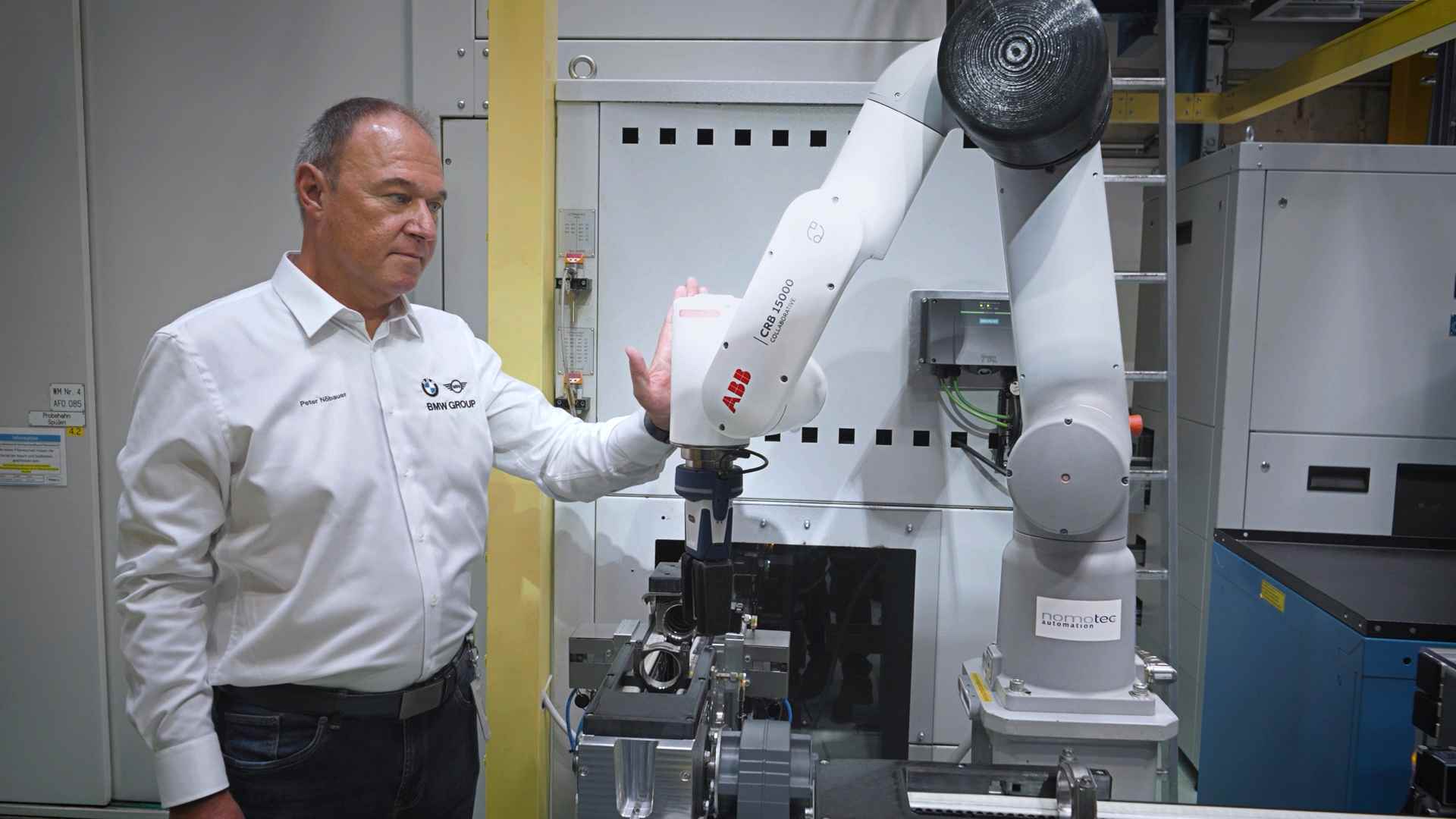

Ganz ohne Schutzzäune können die Mitarbeitenden die Pleuelstangen bei Bedarf auch manuell umsetzen. „Seit der Installation des Roboters vor Ort gab es keine Maschinenstopps aufgrund von Umrüstungen oder möglichen Störungen in der Linie“, sagt Peter Nöbauer, Projektleiter im BMW Group Werk Steyr.

Die eingesparte Stellfläche ist ein weiterer Pluspunkt des Cobots. Die derzeitige Anlage nimmt etwa zwei bis drei Quadratmeter in Anspruch, während das Unternehmen mit einem herkömmlichen Industrieroboter zusätzlich fünf Quadratmeter Platz benötigt hätte. Die freie Fläche ermöglicht es den Mitarbeitenden, sich problemlos in der Anlage zu bewegen.

Apropos Mitarbeitende: Sie haben den Roboter im Werk gut angenommen. „Zu Beginn wussten unsere Beschäftigten nicht so recht, was auf sie zukommt“, sagt Nöbauer. „Nachdem sie aber gesehen haben, wie der Roboter arbeitet, waren sie begeistert und beeindruckt. Sie sind sich der Vorteile für das Werk wirklich bewusst.“

Das BMW Group Werk Steyr erkannte schnell das Potenzial des Cobots und war sogar der erste GoFa-Kunde von ABB in Europa. Die Expertinnen und Experten im Motorenwerk untersuchen derzeit, welche weiteren Tätigkeiten in der Produktion von ABB-Cobots übernommen werden könnten.
