Duo für sichere Entrauchung: TROX setzt auf ABB-Frequenzumrichter

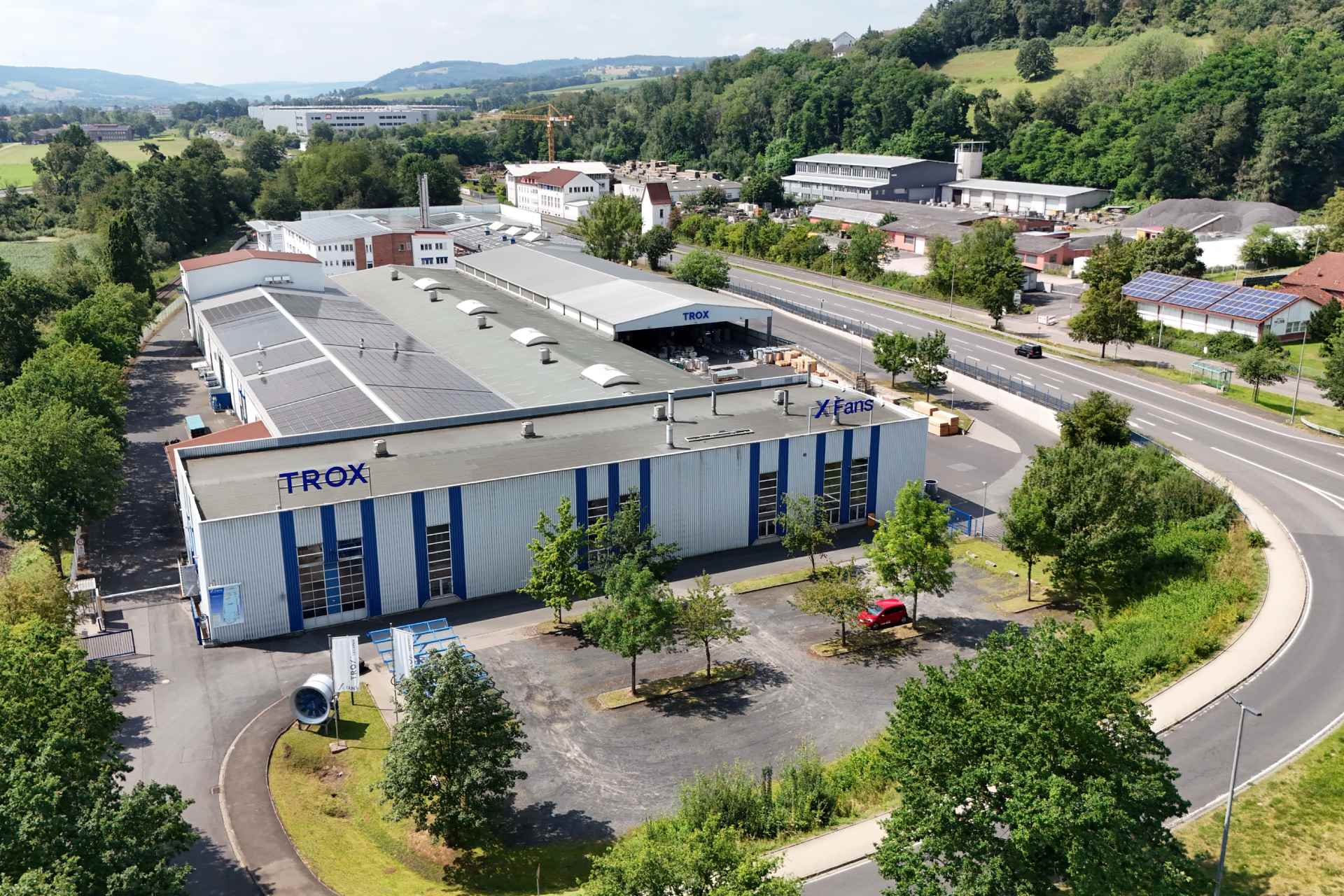

„Für jede Aufgabe die passende Lösung” verspricht die TROX X-FANS GmbH, ein Hersteller von Ventilatoren für die technische Gebäudeausstattung. Zum Angebot des Unternehmens aus dem hessischen Bad Hersfeld gehören auch Axialventilatoren mit Drehzahlregelung für Entrauchungsanlagen. Im Bereich der drehzahlgeregelten Entrauchungsventilatoren gehört TROX X-FANS zu den Pionieren.

Um einen hohen Wirkungsgrad der Axialventilatoren zu erzielen, ist die Kombination eines Ventilators mit einem Frequenzumrichter ideal. Besonders bei einem Axialventilator mit einzeln im Stillstand verstellbaren Laufradschaufeln mit drehzahlgeregeltem Elektromotor ergeben sich Vorteile, wie eine günstige Platzierung des Betriebspunkts auf der Kennlinie des Axialventilators, ein sehr gutes Teillastverhalten bei quadratisch verlaufender Anlagenkennlinie sowie eine günstige Akustik im Teillastbereich.

Liefen Entrauchungssysteme in der Vergangenheit starr am Netz, hat die Verwendung von Frequenzumrichtern hier zu einem Umdenken geführt. Für einen sicheren Anlauf der Ventilatoren ist es wichtig, dass das Netz nicht überlastet wird. Durch Begrenzung des Anlaufstroms mithilfe eines Frequenzumrichters ist die Netzbelastung gering. Infolge des sanften Anlaufens werden zugleich Bauteile des Ventilators weniger mechanisch belastet. Die bedarfsgerechte Drehzahlregelung gewährleistet außerdem einen energieeffizienten Betrieb.

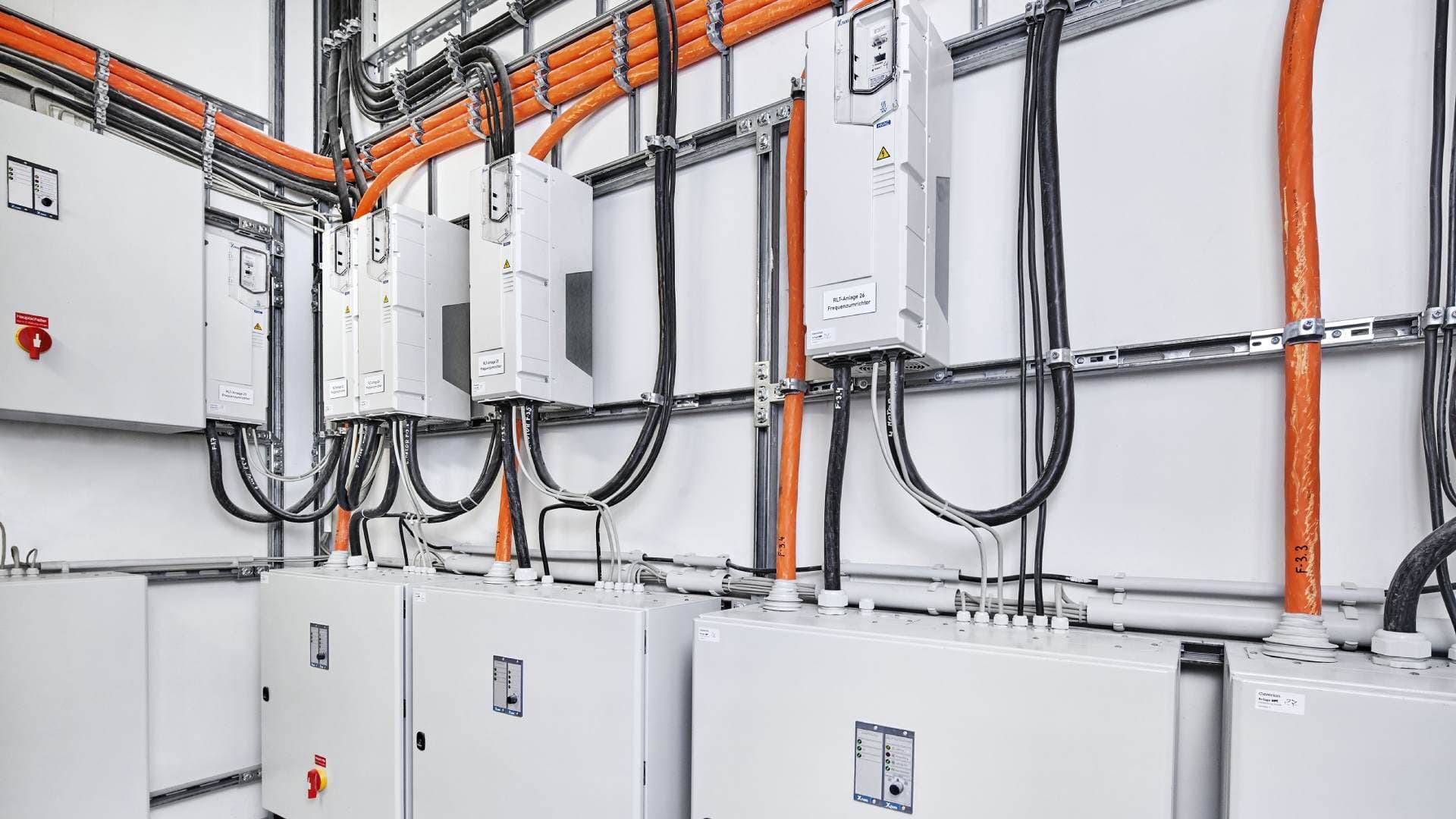

Seit rund 15 Jahren arbeitet das Unternehmen mit ABB zusammen. Für die bedarfsgerechte Anpassung des Luftvolumenstroms in Lüftungsanlagen werden ACH580-Frequenzumrichter eingesetzt, die speziell für die Lüftungs- und Gebäudetechnik ausgelegt sind.

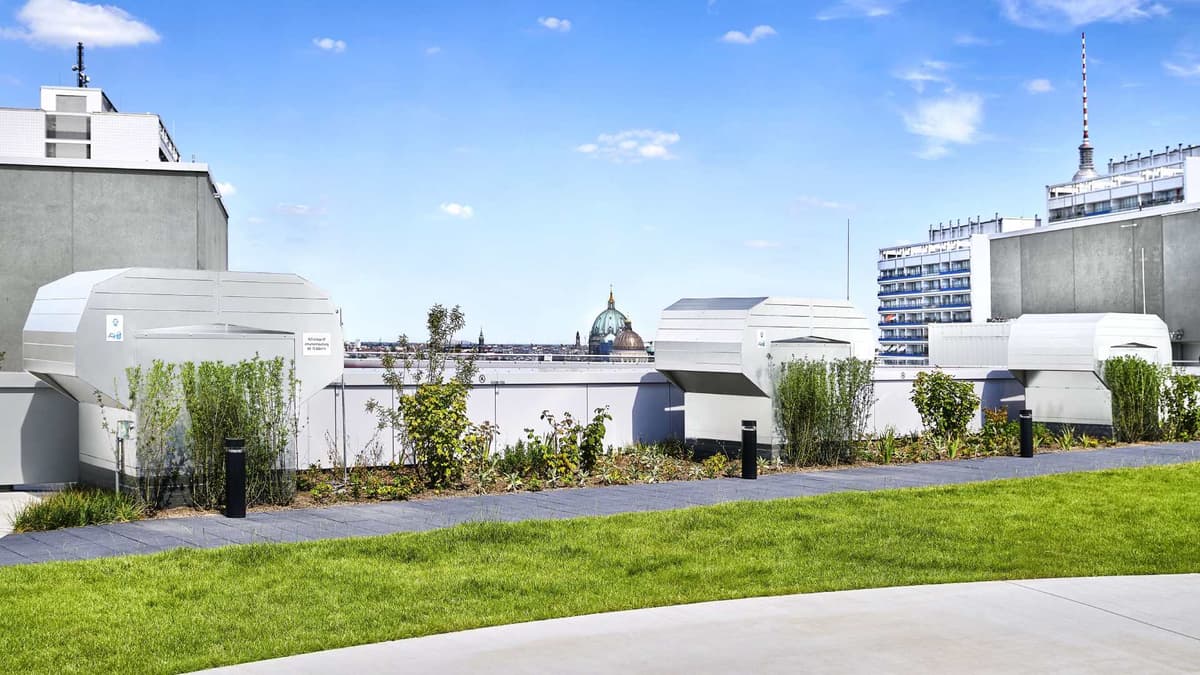

TROX X-FANS hat schon viele Projekte mit ABB-Frequenzumrichtern realisiert. Auch bei einem Projekt in Berlin, der Integration von Entrauchungsventilatoren im Neubau eines Verlagsgebäudes, kamen welche zum Einsatz. Das Bad Hersfelder Unternehmen lieferte für das Gebäude zehn Entrauchungsventilatoren BVAXN 12/56-1250 in der Ausführung DAX für die Entrauchung des Hauptgebäudes, die durch ebenso viele ACH580 geregelt werden. Ventilatoren wie auch Frequenzumrichter haben eine Leistung von je 37 Kilowatt. Das Besondere bei diesem Projekt ist, dass die Entrauchungsanlage auch für die tägliche Lüftung genutzt wird. Der dafür erforderliche Lüftungsbetrieb mit geringem Volumenstrom wird mithilfe der ABB-Frequenzumrichter eingestellt.

Zu den Anforderungen der Anwendung an die Antriebstechnik betont Oliver Holstein, dass der Frequenzumrichter in der Lage sein muss, den Motor zuverlässig zu regeln, auch wenn die Motorprüftemperaturen 300 °C oder sogar 600 °C betragen.

Eine für TROX X-FANS sehr wichtige Funktion des ACH580 ist der Override-Modus, in dem der Entrauchungsbetrieb nur erfolgen darf. Diese Funktion kommt zum Einsatz, wenn es brennt und die Entrauchungsanlage ausgelöst hat. Wird die Entrauchungsfunktion des Frequenzumrichters aktiviert, werden die internen Fehlerprotokolle deaktiviert, sodass die Frequenzumrichter-Motor-Einheit bis zu deren Zerstörung  betrieben werden kann. So wird im Notfall die Laufzeit der Ventilatoren verlängert, um eine sichere Evakuierung von Personen zu gewährleisten.

ABB-Frequenzumrichter mit Override-Funktion ermöglichen einen nahtlosen Wechsel vom Normalbetrieb in den Override-Modus und zurück. Dadurch können Testläufe des Lüftungssystems einfach ausgeführt werden, da der Frequenzumrichter ohne manuelle Rücksetzung in den Normalbetrieb zurückkehrt. Im Override-Modus können verschiedene Drehzahlen angelegt werden. So können der Luftstrom der Situation angepasst und beispielsweise gefährliche Rauchschichten bei Bränden vermieden werden. Wichtig ist auch die Fähigkeit zur Änderung der Drehrichtung. Das ermöglicht Flexibilität bei der Evakuierung und den Rauchabzugsstrategien sowie eine zusätzliche Rauchabzugsfähigkeit.
