100 Jahre Innovation und Sicherheit: Der Leitungs­schutz­­schalter feiert Jubiläum

Denn die steigende Zahl elektrischer Verbraucher begünstigte das Auftreten von Überlastungen und Kurzschlüssen. Nicht selten waren sogar Wohnungsbrände die Folge – ein Gefahrenpotential, das bis heute nicht an Bedeutung verloren hat. Noch immer können laut dem Institut für Schadenverhütung und Schadenforschung der öffentlichen Versicherer e.V. (IFS) die meisten Brände in Deutschland auf elektrische Geräte und Anlagen beziehungsweise einen fehlerhaften Umgang mit Elektrizität zurückgeführt werden. Bis zur Einführung des ab 1928 serienmäßig produzierten «Stotz-Automaten» kamen zum Schutz der Leitungen ausschließlich Schmelzsicherungen zum Einsatz. In der Praxis führte dieses Konstruktionsprinzip, bei dem im Inneren ein dünner Draht bei zu hoher Stromstärke zum Schmelzen gebracht wird, immer wieder zu Problemen. So musste die Sicherung jedes Mal durch eine neue ersetzt werden, um den Stromfluss wiederherzustellen. Das war nicht nur teuer und umständlich, sondern auch nicht ganz ungefährlich. War der auslösende Fehler nämlich zuvor nicht behoben worden, konnte beim Eindrehen der Ersatzsicherung ein Lichtbogen entstehen. Auch Basteleien, bei denen die verbrauchte Sicherung provisorisch mit einem Draht überbrückt wurde, erwiesen sich oft als buchstäbliches Spiel mit dem Feuer.

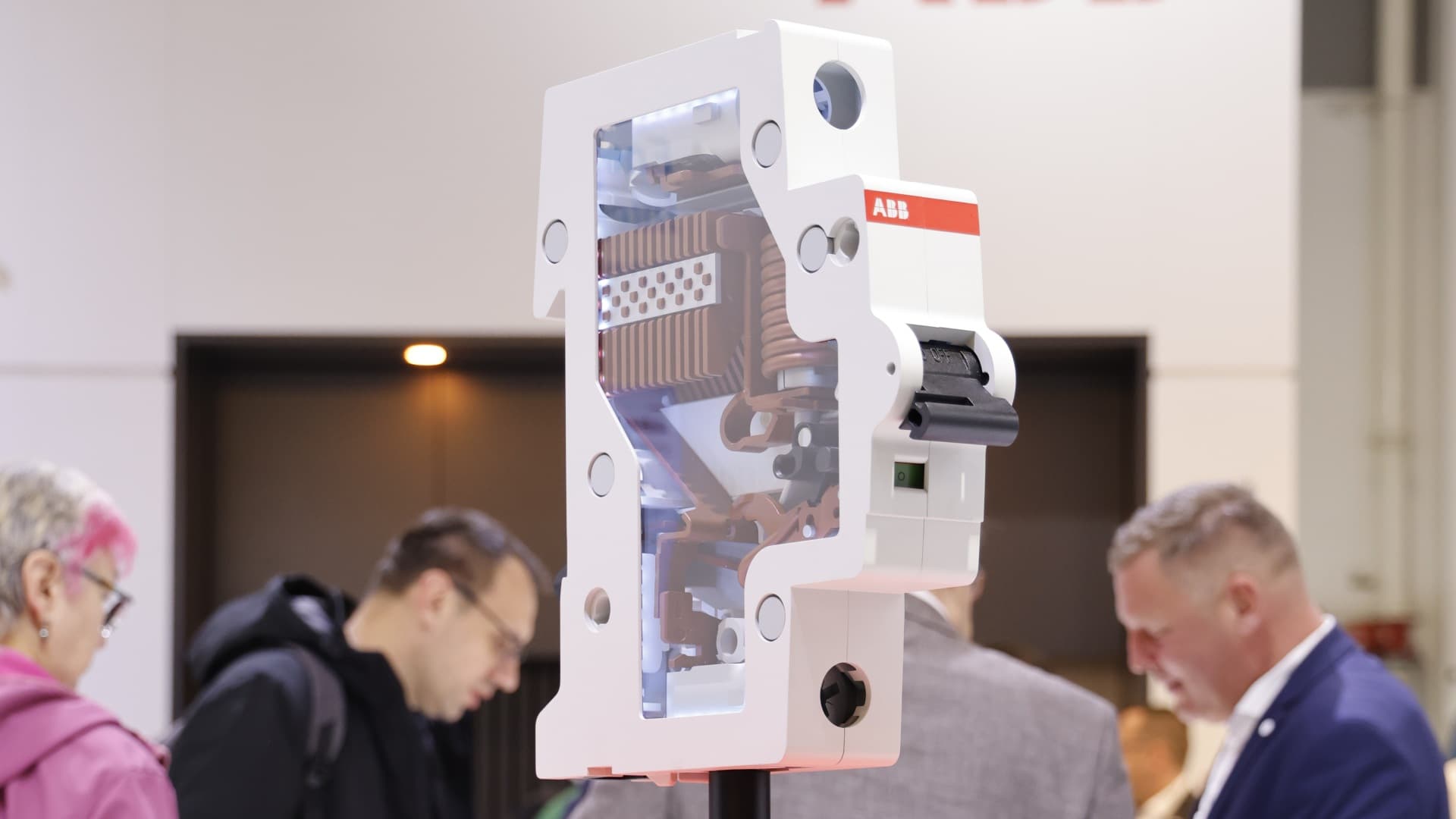

Hier setzten Stotz und Schachtner bei der Entwicklung ihres Leitungsschutzschalters an und konstruierten eine automatische, wiederverwendbare und nochmals sicherere Alternative. Dazu kombinierten sie in einem kompakten Gehäuse zwei unterschiedliche Auslösesysteme, die schnell und gezielt auf Kurzschluss und Überlast reagieren. Fließen infolge eines Kurzschlusses hohe Ströme durch die integrierte Magnetspule, löst das erzeugte Magnetfeld einen Schalter aus, der sofort den Stromkreislauf unterbricht. Als zusätzliche Sicherungsfunktion integrierten die Ingenieure einen temperatursensitiven Schalter aus Bimetall, der immer dann aktiv wird, wenn beispielsweise eine zu große Anzahl an Verbrauchsgeräten die Leitung überlastet und in gefährlicher Weise erhitzt. Um den Strom wieder fließen zu lassen, genügte es jeweils, den Schutzschalter, der genau in die Edison-Schraubgewinde der Schmelzsicherungen passte, nach Behebung des Fehlers per Knopfdruck zu reaktivieren. Das ständige Wechseln der Sicherung gehörte nun der Vergangenheit an und die Gefahr einer Fehlbedienung wurde drastisch reduziert. Auch die Weiterentwicklung der Lösung für die Industrie ließ nicht lange auf sich warten. Mit seinem Team entwickelte Stotz eine spezielle Variante des Leistungsschalters, die in der Lage war, mit höherem Einschaltströmen und Motoranwendungen umzugehen. Durch Sicherungswechsel bedingte Produktionsunterbrechungen konnten so drastisch verkürzt und die Maschinenverfügbarkeit entscheidend gesteigert werden.
